6V und 12V Ladegerät von Micha (michabbb)

01.01.1970

Übersicht

Hallo,

habe jetzt jeweils eine 6V- und eine 12V-Version gebaut.
Beide funktionieren, wie es sein sollte, Tests waren aber nur auf kurzen Strecken möglich.

Nach oben

6V-Version für meine Frau

Hier habe ich beide Versionen miteinander kombiniert:

  • die Ladefunktion für AA Akkus sowie
  • die Akku-Versorgung der Lichtanlage, die eigentlich aus der 12V Version stammt.

Verwendet habe ich das erprobte Standardgehäuse mit dem Einbau-Batteriefach, wie auch in den Bildern zu sehen. Untergebracht ist das dann in einer Rahmentasche.

Nach oben

12V-Version

Diese musste ich verwenden, da mein GPS min. 8V benötigt.

Kombiniert mit einigen Erweiterungen wie

  • Anschluss für ein Ladegerät und
  • GPS sowie
  • einem kleinen Neigungsschalter und Summer als Alarmanlage,

hab ich alles in einem wasserdicht verschraubbaren Behälter untergebracht, den ich dann auch in einer Rahmentasche unterbringe (siehe Bilder).

Der z.Z. verwendete Miniatursummer ist aber noch zu leise, wenn der Behälter verschraubt ist. Dort kommt noch etwas lauteres rein.

Das ganze ist nur sinnvoll mit einem Umschalter und neutraler Mittelstellung.

  • Mittelstellung:
    Akkus werden geladen, GPS gepuffert und Ladegerät versorgt, wenn angeschlossen.
  • Stellung I:
    zusätzlich ist das Licht eingeschaltet, gepuffert über die Akkus.
  • Stellung II:
    Licht ist aus Alarmanlage aktiviert.

Steht mein Rad geneigt auf dem Seitenständer, ist mein Behälter mit dem Neigungsschalter so ausgerichtet, dass dieser geöffnet ist.

Wird jetzt das Rad aufgerichtet schließt der Neigungsschalter und der Summer summt los.

Micha

(PS: Schaltpläne für die 6V- und 12V-Version sind jetzt unten im Download-Bereich verfügbar)

Nach oben

Download 6V-Version

Dateiname Info Geändert
6-V Schaltplan v.2007-02-12 in Farbe.pdf 26 KB 31.01.2017 10:27
6-V Schaltplan v.2007-02-12 in SW.pdf 26 KB 31.01.2017 10:27
Geoeffnetes Akkufach.JPG 74 KB 31.01.2017 10:27
Innenansicht mit Schaltung.JPG 128 KB 31.01.2017 10:27
Ladegeraet in Rahmentasche.JPG 216 KB 31.01.2017 10:27
Seitenansicht mit Kabeln und LED.JPG 78 KB 31.01.2017 10:27

Nach oben

Download 12V-Version

Dateiname Info Geändert
12-V Schaltplan v.2007-01-22 in Farbe.pdf 34 KB 31.01.2017 10:27
12-V Schaltplan v.2007-01-22 in SW.pdf 33 KB 31.01.2017 10:27
12-V Schaltplan v.2007-01-22.pdf 33 KB 31.01.2017 10:27
Behaelter in Rahmentasche (1).JPG 250 KB 31.01.2017 10:27
Behaelter in Rahmentasche (2).JPG 252 KB 31.01.2017 10:27

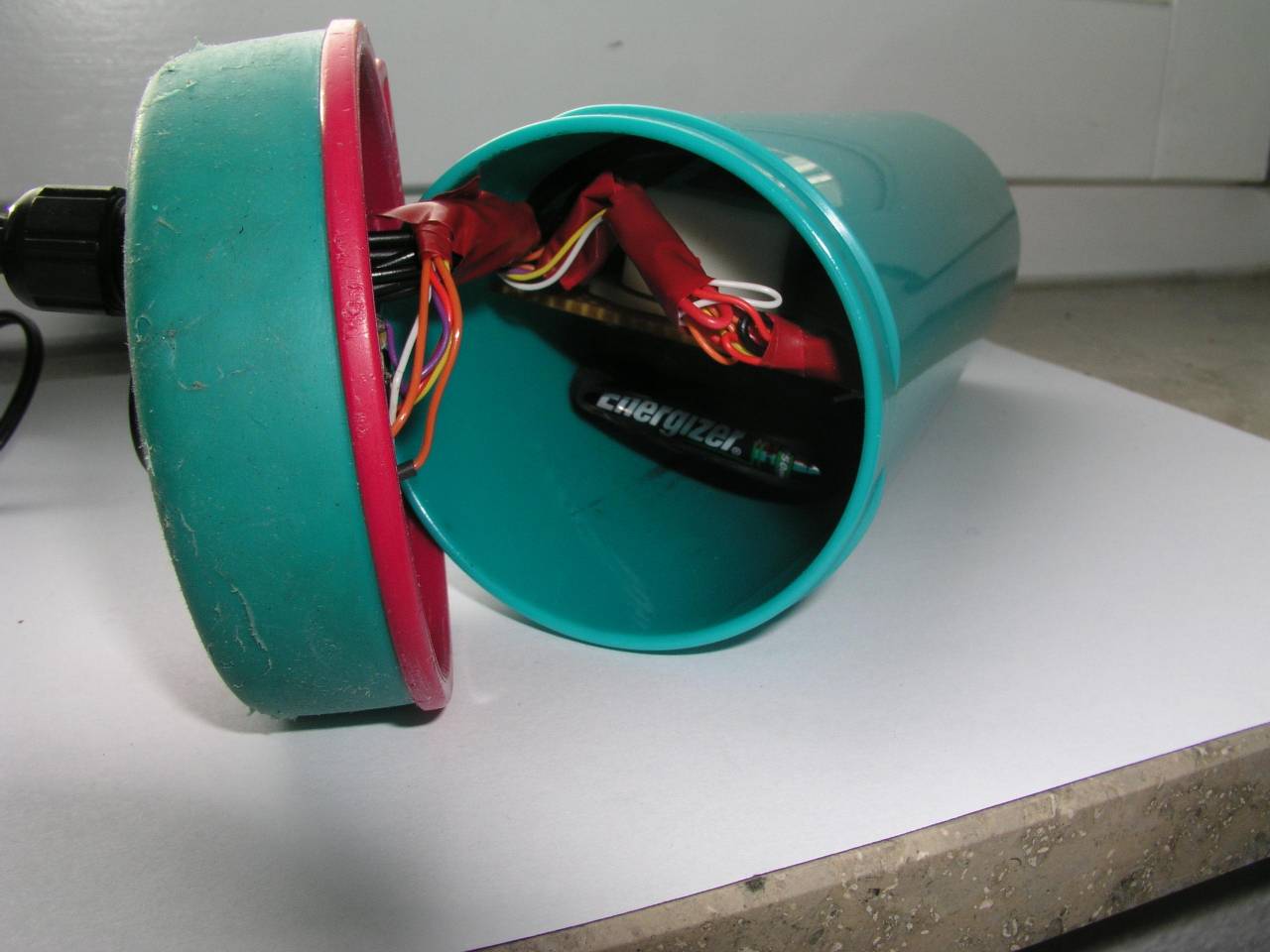

Eingebaute Schaltung im Behaelter.JPG 90 KB 31.01.2017 10:27
Schaltung Grossansicht.JPG 140 KB 31.01.2017 10:27
Verkabelte Schaltung.JPG 121 KB 31.01.2017 10:27
Wasserdichter Schraubbehaelter geschlossen.JPG 94 KB 31.01.2017 10:27
